Comprendre les fondements de l’optimisation topologique en fabrication additive

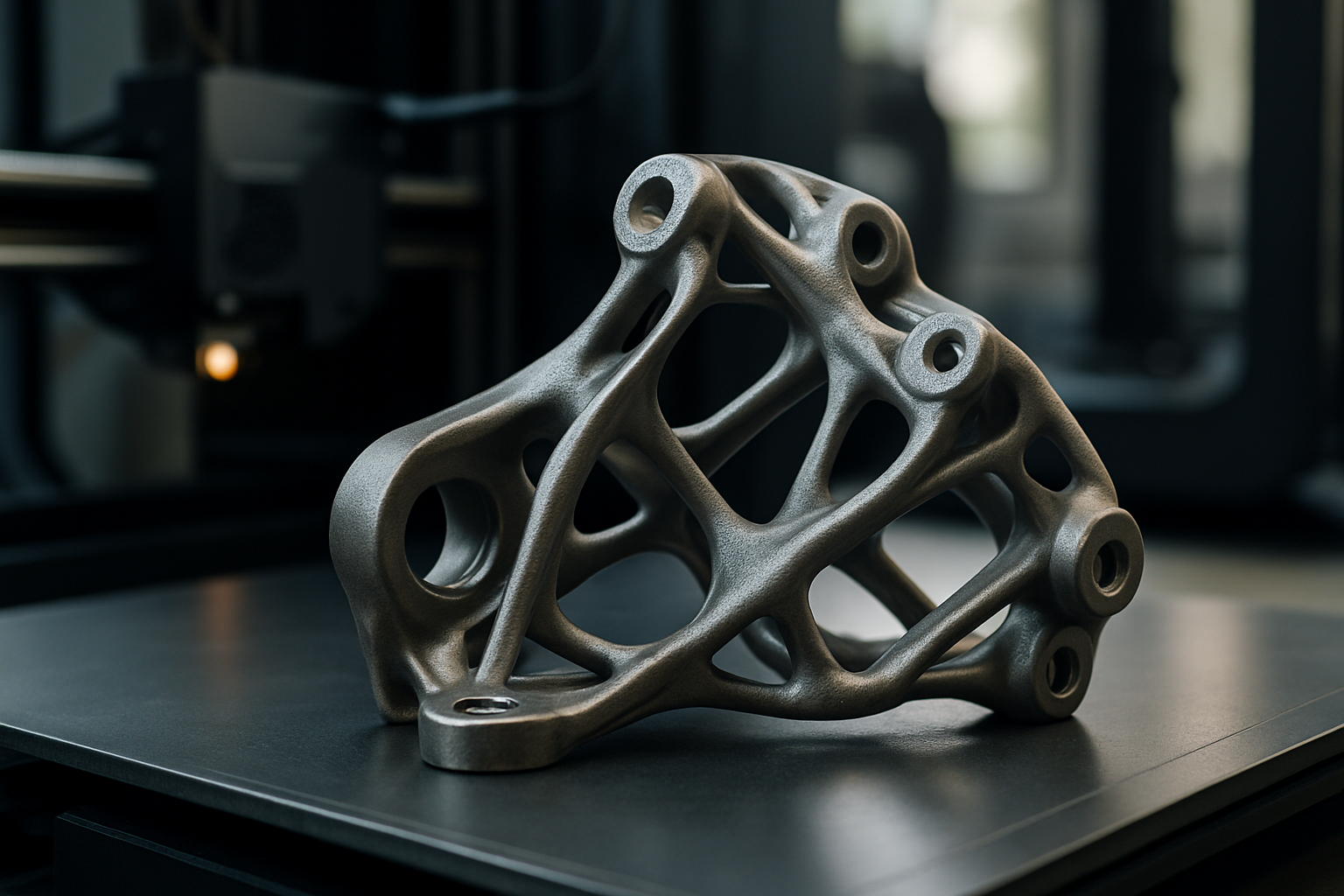

L’optimisation topologique représente une avancée essentielle dans la conception mécanique, principalement lorsqu’elle s’applique à l’impression 3D. Cette méthode vise à identifier la géométrie optimale d’une pièce en réduisant le poids tout en garantissant sa résistance et sa rigidité. Concrètement, c’est un procédé mathématique où un logiciel divise la pièce initiale en une multitude de petits éléments appelés mailles, pour analyser les contraintes mécaniques.
Le principe repose sur une fonction objectif, souvent la minimisation de la déformation ou l’augmentation de la rigidité, en intégrant des contraintes, notamment une limite sur la quantité de matériau à conserver. Par exemple, en définissant une fraction volumique de 20%, le logiciel va retraiter la configuration pour que la pièce obtenue soit la plus rigide possible avec seulement 20% du volume initial. Ce fonctionnement itératif permet donc de retirer tout excès de matière superflu, optimisant ainsi la performance au poids.
Cette démarche est particulièrement adaptée à la fabrication additive, car elle autorise des géométries complexes, inaccessibles aux techniques traditionnelles telles que l’usinage ou le moulage. Le volume de matériau réduit grâce à cette méthode engendre aussi une baisse notable des coûts de production, ou encore, dans une perspective durable, une limitation de l’impact environnemental. Au-delà du côté économique, l’optimisation topologique vient renforcer la possibilité d’avoir des structures innovantes répondant pleinement aux contraintes spécifiques de chaque application, qu’il s’agisse d’aéronautique ou de robotique.
- Optimisation de la rigidité par rapport au poids
- Division de la pièce en mailles via un maillage fin
- Usage des fonctions objectifs et des contraintes volumétriques
- Validation par analyse par éléments finis (FEA)
- Compatibilité avec géométries complexes de fabrication additive
| Étape | Description | Avantages |
|---|---|---|
| Définition du design space | Limiter la zone où la nouvelle conception peut être générée, en respectant les interfaces | Évite les interférences avec d’autres pièces |
| Application des contraintes | Contraintes volumétriques, limites de déformation ou de fréquence naturelle | Adapté aux exigences spécifiques du composant |
| Calcul itératif | Retrait ou ajout de matière après analyse FEA | Optimisation progressive du poids et de la performance |
| Validation finale | Simulation de contraintes et déplacements sur le modèle optimisé | Sécurisation de la fonctionnalité et durabilité |
Applications concrètes de l’optimisation topologique en impression 3D industrielle
Dans des industries aussi exigeantes que l’aéronautique, la robotique ou le médical, l’allégement et la durabilité des pièces sont déterminants. L’impression 3D associée à l’optimisation topologique agit ici comme une clé pour atteindre ces objectifs. Illustrons par quelques cas : une entreprise spécialisée dans la conception de bras robotiques pour la manutention dans l’agroalimentaire devait réduire les masses en mouvement pour améliorer la vitesse et la précision des opérations. En appliquant l’optimisation topologique sur les supports et joints du bras, la masse totale a pu être allégée de plus de 30%, sans compromettre la rigidité essentielle à la fonction.
Un autre exemple probant vient du secteur des drones professionnels, où le poids est synonyme d’autonomie énergétique. Un fabricant danois a optimisé et imprimé en titane des supports de charge allégés de 67%, permettant à ses drones de transporter plus de charges tout en réduisant la consommation énergétique. Ce succès a été possible grâce à une approche DfAM (Design for Additive Manufacturing) combinée à une fine simulation numérique.
On trouve également des applications dans la fabrication de prothèses sur mesure, où la capacité d’alléger tout en personnalisant la géométrie selon l’anatomie du patient fait la force de la fabrication additive. Les pièces intègrent ainsi des structures internes en treillis, issues directement de l’optimisation topologique, afin de maximiser le confort et la fonctionnalité.
- Bras robotique agroalimentaire : réduction de masse > 30%
- Supports drones en titane : baisse de poids de 67%
- Prothèses médicales personnalisées : combinaisons de formes et structures lattices
- Composants aéro : diminution de la consommation énergétique grâce à l’allègement
| Secteur | Objectif principal | Impact de l’optimisation topologique |
|---|---|---|
| Agronomie et robotique industrielle | Rapidité et précision | Allègement et amélioration dynamique |
| Aéronautique et drones | Autonomie et charge utile | Réduction de masse et optimisation énergétique |
| Technologie médicale | Confort et adaptation individuelle | Structures internes optimisées sur mesure |
Les logiciels incontournables pour réaliser une optimisation topologique performante
Les progrès de l’optimisation topologique reposent en grande partie sur la disponibilité de solutions logicielles avancées qui permettent de digitaliser et automatiser le processus. En 2025, plusieurs outils se distinguent par leur puissance et leur intégration des fonctions de simulation et de fabrication additive :
- 3DXpert d’Oqton : environnement unifié pour la conception, la préparation d’impression et l’optimisation topologique. Il intègre la DfAM et des outils de simulation pour minimiser les erreurs et améliorer la qualité.
- Altair HyperWorks : plateforme complète avec OptiStruct pour l’optimisation avancée, particulièrement adaptée aux composites et alliages.
- Ameba de XIE Technologies : logiciel basé sur la technologie BESO avec une forte intégration au logiciel Rhino-Grasshopper, pour un contrôle avancé et une rapide exploitation dans le design.
- Ansys Additive Suite : solution avancée dédiée aux métaux, combinant simulation thermique, structurelle et flux de processus additifs, essentielle pour éviter les défaillances lors de la fabrication.
- COMSOL Multiphysics : progiciel multiphysique avec un module d’optimisation topologique pour une approche intégrée et une flexibilité d’analyse multi-domaines.
Le choix du logiciel dépend du secteur industriel, du type de matériau et de la complexité de la pièce. Par exemple, pour le secteur aéronautique exigeant des matériaux haute performance, des suites comme Altair HyperWorks ou Ansys sont privilégiées pour leur capacité de simulation avancée. En revanche, pour des projets nécessitant des itérations rapides avec une forte interactivité dans la modélisation, Ameba ou 3DXpert s’avèrent particulièrement efficaces.
| Logiciel | Atouts principaux | Secteurs d’application typiques |
|---|---|---|
| 3DXpert | Unification CAO-impression, DfAM, simulation intégrée | Industrie générale, prototypage rapide |
| Altair HyperWorks | Optimisation avancée, support composites | Aéronautique, automobile, composites |
| Ameba | Intégration Rhino-Grasshopper, rapidité | Architecture, design complexe, prototypage |
| Ansys Additive Suite | Simulation métal, thermique et structure | Métallurgie, aéronautique, médical |
| COMSOL Multiphysics | Approche multiphysique, module optimisation | Éducation, recherche, industries diverses |
De plus en plus, ces logiciels intègrent des fonctions de contrôle qualité et d’analyse pré-impresion afin d’assurer que la pièce produite conserve les tolérances dimensionnelles et mécaniques prescrites. Le recours à ces outils facilite l’adoption de la fabrication additive et renforce la confiance des industriels dans la robustesse des pièces imprimées.
Optimisation des matériaux et post-traitements pour augmenter la performance des pièces 3D
La réussite d’une pièce optimisée ne repose pas uniquement sur sa géométrie mais également sur le choix des matériaux et sur les étapes de finition. En impression 3D, les matériaux haute performance offrent une vaste gamme d’options, du plastique renforcé aux alliages métalliques légers comme le titane ou l’aluminium, jusqu’aux composites spécifiques.
Pour maximiser la performance, il faut intégrer les propriétés spécifiques des matériaux dans le processus d’optimisation topologique. Certaines contraintes mécaniques, comme la fatigue ou la biocompatibilité, influencent directement le choix des matériaux et la structure interne, par exemple en entrelaçant des lattices ou des structures cellulaires.
Le post-traitement, souvent sous-estimé, joue un rôle crucial dans l’optimisation fonctionnelle : traitement thermique pour améliorer la résistance mécanique, usinage pour garantir des tolérances dimensionnelles strictes, ou encore finition par sablage et peinture pour la durabilité. En industrie, une pièce peut ainsi passer d’un prototype fonctionnel à un composant validé pour production série grâce à ces étapes complémentaires.
- Choix des matériaux compatibles avec l’optimisation structurelle
- Incorporation des exigences de biocompatibilité pour médical
- Post-traitement thermique pour renforcement des liaisons internes
- Usinage pour maintien des tolérances et ajustements fins
- Finitions de surface pour améliorer résistances à l’usure et à la corrosion
| Type de matériau | Avantages | Utilisation en optimisation topologique |
|---|---|---|
| Titane et alliages légers | Légèreté, haute résistance, biocompatibilité | Composants aéro, médical, drones |
| Polymères renforcés (FDM, SLS) | Flexibilité, coûts réduits, rapidité de fabrication | Prototypage, pièces fonctionnelles non critiques |
| Composites à fibre de carbone | Rigidité accrue, réduction nette du poids | Robotique, automobile, équipements sportifs |
| Poudres métalliques pour fusion laser | Excellente finition, propriétés mécaniques supérieures | Industrie lourde, implantation médicale |
Conseils pratiques pour optimiser la conception en impression 3D via les méthodes topologiques
Optimiser une pièce pour l’impression 3D grâce à l’optimisation topologique requiert une préparation rigoureuse et une bonne maîtrise des outils à disposition. Plusieurs facteurs clés doivent être pris en compte pour maximiser la performance tout en respectant les contraintes de fabrication et budgétaires.
Premièrement, la connaissance précise des conditions de charge et des limitations dimensionnelles est fondamentale. Une définition claire du cahier des charges, comprenant contraintes mécaniques, tolérances et environnement d’usage, conditionne la pertinence des résultats de l’optimisation.
Ensuite, il faut bien sélectionner la technologie d’impression 3D adaptée : FDM, SLA, DMLS, chaque procédé impacte la résolution, le choix des matériaux et la complexité des formes possibles. Par exemple, la fusion laser sur lit de poudre est privilégiée pour les métaux tandis que la stéréolithographie (SLA) est appropriée à des prototypes très détaillés.
Les itérations rapides grâce à des simulations embarquées assurent une validation de conception efficace. Par ailleurs, il est conseillé de prévoir des marges dans le design pour les déformations thermiques ou les contraintes résiduelles liées aux procédés. L’intégration d’outils numériques conjoints, accessibles via des plateformes comme Atlantic 3D, facilite cette démarche et permet d’accélérer le développement de pièces fonctionnelles.
- Définir un cahier des charges précis intégrant contraintes et tolérances
- Choisir la bonne technologie d’impression adaptée au matériau
- Utiliser des logiciels pour itérations rapides et validation par simulation
- Prévoir les marges pour déformations ou contraintes résiduelles
- Collaborer avec des prestataires spécialisés pour optimiser la chaîne de production
| Aspect | Conseil | Impact attendu |
|---|---|---|
| Cahier des charges | Clarté sur contraintes et environnement d’usage | Meilleure précision et pertinence de l’optimisation |
| Technologie d’impression | Choisir entre FDM, SLA, DMLS selon matériau | Résolution et qualité adaptées à l’usage final |
| Validation numérique | Simulation par éléments finis et analyses thermiques | Réduction des erreurs et itérations optimales |
| Gestion des tolérances | Anticiper déformations, ajustements post-impression | Fiabilité fonctionnelle et ajustement précis |
En complément, pour ceux qui se lancent dans l’aventure de la production additive, le recours au prototypage 3D au service de l’industrie est un passage quasi obligé. Il permet d’identifier très tôt les points d’amélioration et d’optimiser la fabrication avant la production de masse.
Comment l’optimisation topologique réduit le poids d’une pièce ?
L’optimisation topologique utilise des algorithmes qui retirent le matériau superflu en fonction de critères mécaniques et géométriques, tout en garantissant que la résistance et la rigidité de la pièce restent conformes aux spécifications. Ce procédé repose sur des fonctions objectifs et des contraintes précises, souvent mises en œuvre via des itérations successives et simulations numériques.
Quels secteurs bénéficient le plus de l’optimisation topologique?
Les secteurs aéronautique, la robotique industrielle, le médical, et la fabrication de drones tirent particulièrement parti de l’optimisation topologique. Ces domaines nécessitent des pièces légères, robustes et souvent personnalisées, ce qui est rendu possible par l’association de cette méthode et de l’impression 3D.
Quels logiciels sont recommandés pour l’optimisation topologique ?
Parmi les logiciels les plus plébiscités en 2025 figurent 3DXpert, Altair HyperWorks, Ameba de XIE Technologies, Ansys Additive Suite et COMSOL Multiphysics. Le choix dépend des matériaux, du secteur et des besoins spécifiques en simulation et intégration de la fabrication additive.
L’optimisation topologique peut-elle être utilisée pour le prototypage ?
Oui, c’est l’un des usages majeurs. Elle permet de concevoir des prototypes fonctionnels allégés, ce qui accélère les cycles d’essai et réduit les coûts liés aux erreurs et à la surconsommation de matériaux. Le prototypage 3D couplé à l’optimisation topologique est un levier puissant pour l’innovation industrielle.
Comment choisir le matériau adéquat pour une pièce optimisée ?
Le choix du matériau dépend des contraintes mécaniques, du poids souhaité, de la résistance à l’usure, de la biocompatibilité si nécessaire, et des procédés d’impression compatibles. Les métaux légers comme le titane ou les alliages aluminium, ainsi que des polymères renforcés, sont souvent privilégiés dans ce contexte.
Olivier est ingénieur en mécanique et spécialiste en conception et impression 3D, avec 15 ans d’expérience au service de l’industrie de pointe. Il a travaillé dans des secteurs exigeants comme l’aéronautique, la robotique et la technologie médicale, où la précision et la rapidité de prototypage sont cruciales. Expert en conception assistée par ordinateur (CAO) et diverses technologies d’impression 3D, il conseille également les clients sur l’optimisation des prototypes pour répondre aux besoins spécifiques de chaque domaine.
